familiarのorchestratorとして使うGLM-5.1 IQ3_KSのexpert配置と生成速度を測りました。Qwen3-Coder-Nextのworkerと同じGPUに常駐させる構成は計画段階です。grandpaが計画、レビュー、収束を判断するため、その生成速度もターンの所要時間に影響します。AIシステム開発の並列エージェントに向け、VRAMの配分を検討します。

全expertを--cpu-moeでCPUに置くと、GPUを2枚にしてもほぼ速くなりませんでした。-otでhead 12層とtail 10層を2GPUに置くと、53.09ms/token -> 45.98ms/token、18.84 t/s -> 21.75 t/sへ改善しました。実運用ではQwen3-Coder-Next Q4_0 --parallel 2のworker 2本とVRAMを分ける必要があります。

測定結果と常駐構成

結果の要点です。

論点確定した判断
CPU ボトルネックexpert FFN の CPU 評価が 45-50ms/token 程度で全体の 85-90% を占める
2GPU の意味cpu-moe 全載せでは 2GPU は 1GPU と同等で、53.09 vs 53.03 ms/token と差が出ない
改善の本体n-cpu-moe 64 で +5.7%、-ot head12+tail10 で +15.3%
Hot layertail 14 層だけより head+tail 22 層の方が効き方が大きく、head 側が明らかに hot
ctx 耐性TG は 61t: 53ms から 4096t: 54-55ms 程度で、長出力でもほぼ崩れない
-gerCPU expert 処理を 1-2% 改善し、L3 locality 改善の方向に効いている
-sm graphGLM-DSA では非対応で layer にフォールバックする
thinkingorchestrator 用途では不要。61 tokens の本回答に 294 tokens の思考を足すと 4.6s -> 19.1s に悪化する

単独の最速はhead+tailの22層でした。workerも常駐させる案では、Qwen3-Coder-Nextの品質と処理量を優先し、GLMのGPU expertを20層前後にする方針です。

測定から確認したこと

CPU が支配的

  • expert FFN の CPU 評価が 45-50ms/token で全体の大半を占める
  • cpu-moe 全載せ時の GPU utilization は 17-19% 程度
  • PCIe 転送は支配項ではない。activation はおおよそ 12KB/層 で、79 層合計でも転送時間は 19μs 級にしかならない
  • 2GPU layer-split は cpu-moe 全載せではほぼ意味がなく、1GPU と 2GPU で TG は等価だった

GPUはCPUのexpert評価を待っていると考えられます。

Expert 配置による TG 改善

構成GPU expert層ms/tokenTG (t/s)改善
cpu-moe 全載せ (expert 0)053.018.8baseline
n-cpu-moe 641450.219.9+5.7%

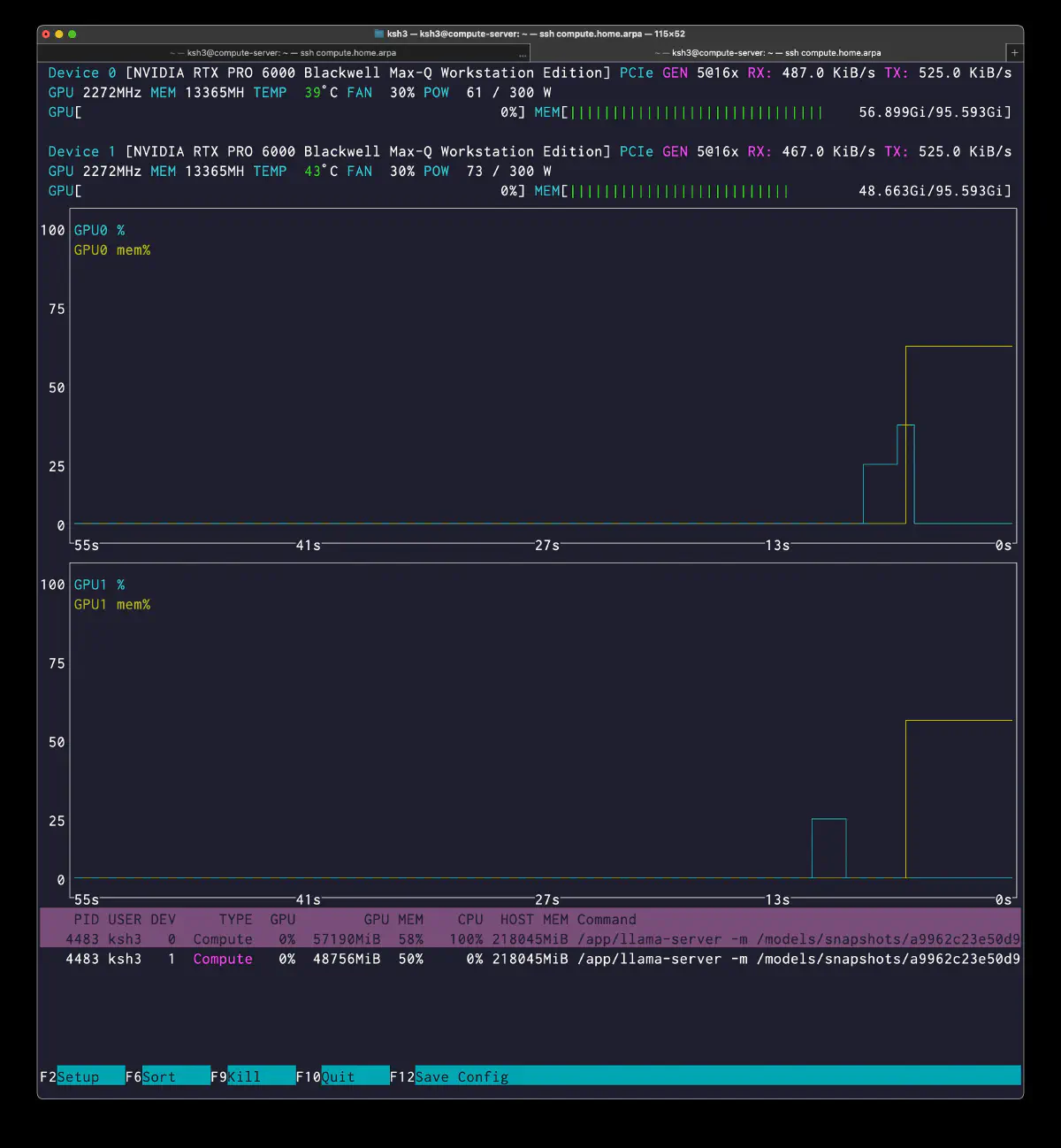

-ot head12+tail102246.021.8+15.3%

head配置の改善幅

  • tail 14 層だけを GPU に載せた時の改善は +5.7%
  • head 12 層 + tail 10 層の 22 層構成では +15.3%
  • GPU に載せた層数は 1.57x なのに改善幅は 2.5x 近く、head 側の activation 密度が高いと見るのが自然

高 ctx 耐性

  • 61t の短い出力でも 4096t の長い出力でも TG はほぼ一定
  • MLA により 32k ctx 時の KV cache は約 1.5GB に収まる
  • ボトルネックが CPU expert 側なので、ctx 増加の影響が二重に小さい

-ger の効果

  • 50.55 -> 50.16 ms/token と小さいが一貫した改善
  • expert routing のグループ化が EPYC 9175F の巨大 L3 cache にやや有利に働いている可能性が高い

-sm graph は GLM-DSA 非対応

  • 明示的に指定しても自動で layer にフォールバックする
  • このモデルで最適化対象にすべきは split mode ではなく expert の物理配置だった

Thinkingによる所要時間の増加

  • 61 tokens の出力に対し 294 tokens の思考を挟むと、所要時間は 4.6s から 19.1s まで膨らんだ
  • --reasoning-budget 0 または chat_template_kwargs.enable_thinking=false を前提にした方がよい

背景

ロールの分担です。

Role用途モデル
grandpaorchestrator のレビュー、判定、契約整合性確認GLM-5.1 IQ3_KS
naughty-worker実コード生成、修正、ファイル出力Qwen3-Coder-Next

workerはコード品質、grandpaは十分な品質と低い生成時間を優先します。両方を載せるため、まずGLM-5.1のexpert配置を測りました。

ハードウェア構成

  GPU:  NVIDIA RTX PRO 6000 Blackwell Max-Q 96GB × 2
CPU:  AMD EPYC 9175F (16コア)
RAM:  768GB DDR5 6400MT/s

今回は2GPUの帯域より容量が重要です。expertをGPUへ戻すと、1枚では収まらない構成が出ます。

GLM-5.1 モデル概要

起動ログのモデル情報です。

  llm_load_print_meta: arch                 = glm-dsa
llm_load_print_meta: model type           = 744B.A40B
llm_load_print_meta: model ftype          = IQ3_KS - 3.1875 bpw
llm_load_print_meta: model params         = 753.864 B
llm_load_print_meta: model size           = 320.216 GiB (3.649 BPW)
llm_load_print_meta: n_layer              = 79
llm_load_print_meta: n_expert             = 256
llm_load_print_meta: n_expert_used        = 8
llm_load_print_meta: n_layer_dense_lead   = 3

内部の層構成です。

  • layer 0-2: dense
  • layer 3-77: MoE
  • layer 78: nextn prediction
  • layer 79: output

MoEは75層あり、重みは次のサイズでした。

  gate_exps = 1225 MiB
down_exps = 1638 MiB
up_exps   = 1225 MiB

1層のexpertは約4.1GB、合計は約307GBです。CUDA_Hostのpinned memoryに置くとRAM消費が増えます。GPU側はnon-expert約14.5GB、KV約1.5GB、compute buffer約5.4GBです。

ベースコマンド

ik_llama.cppの起動コマンドです。

  podman run --rm \
  --device nvidia.com/gpu=1 \
  -p 8000:8000 \
  --cap-add=SYS_NICE \
  -v /mnt/data/models/models--ubergarm--GLM-5.1-GGUF:/models:ro,Z \
  registry.home.arpa/ik_llama.cpp:latest \
  -m /models/snapshots/.../IQ3_KS/GLM-5.1-IQ3_KS-00001-of-00008.gguf \
  --merge-qkv --ctx-size 32768 -ctk q8_0 -ctv q8_0 \
  --parallel 1 --threads 15 --threads-batch 24 \
  -b 8192 -ub 8192 -ngl 999 \
  --cpu-moe -muge -mla 3 -amb 512 \
  --jinja --host 0.0.0.0 --port 8000 \
  --warmup-batch --alias GLM-5.1

主要オプションの意味:

  • --cpu-moe: 全 MoE expert 重みを CPU 側の pinned memory に配置
  • -muge: ffn_up と gate_exps のマージ
  • -mla 3: Multi-Latent Attention 最適化レベル 3
  • -amb 512: attention max batch size
  • -ctk q8_0 -ctv q8_0: KV cache の量子化

テスト方法

TG比較には2本のリクエストを使いました。

  1. 短い JSON 生成
  2. 長い OpenAPI spec 生成

短いJSONはレビューとcontract判定、長いOpenAPI specは長出力の安定性を見る課題です。thinkingあり・なしで、timings.predicted_ms / predicted_nとllama.cppのeval timeを比較しました。

  # 短い出力テスト
curl -s -w "\n\nTotal time: %{time_total}s\n" \
 http://compute.home.arpa:8000/v1/chat/completions \
 -H "Content-Type: application/json" \
 -d '{
"model": "GLM-5.1",
"messages": [
{"role": "user", "content": "Write a JSON object with 5 fields describing a software project. Include name, language, version, description, and license."}
],
"max_tokens": 256,
"temperature": 0.7,
"top_p": 0.95,
"top_k": 45,
"min_p": 0.01,
"chat_template_kwargs": {"enable_thinking": false}
}'

  # 長い出力テスト
curl -s -w "\n\nTotal time: %{time_total}s\n" \
 http://compute.home.arpa:8000/v1/chat/completions \
 -H "Content-Type: application/json" \
 -d '{
"model": "GLM-5.1",
"messages": [
{"role": "user", "content": "Write a detailed OpenAPI 3.0 specification in JSON for a task management API. Include endpoints for CRUD operations on projects and tasks, with request/response schemas, error responses, and authentication via Bearer token."}
],
"max_tokens": 2048,
"temperature": 0.7,
"top_p": 0.95,
"top_k": 45,
"min_p": 0.01,
"chat_template_kwargs": {"enable_thinking": false}
}'

CPUが律速する根拠

expert評価時間とCPU/GPUの使用率から確認しました。

expert 計算がほぼ全て

  • baseline の TG は 53ms/token
  • そのうち 45-50ms/token が CPU 上の expert 評価コスト
  • GPU 側の non-expert、KV、compute はその残差しかない

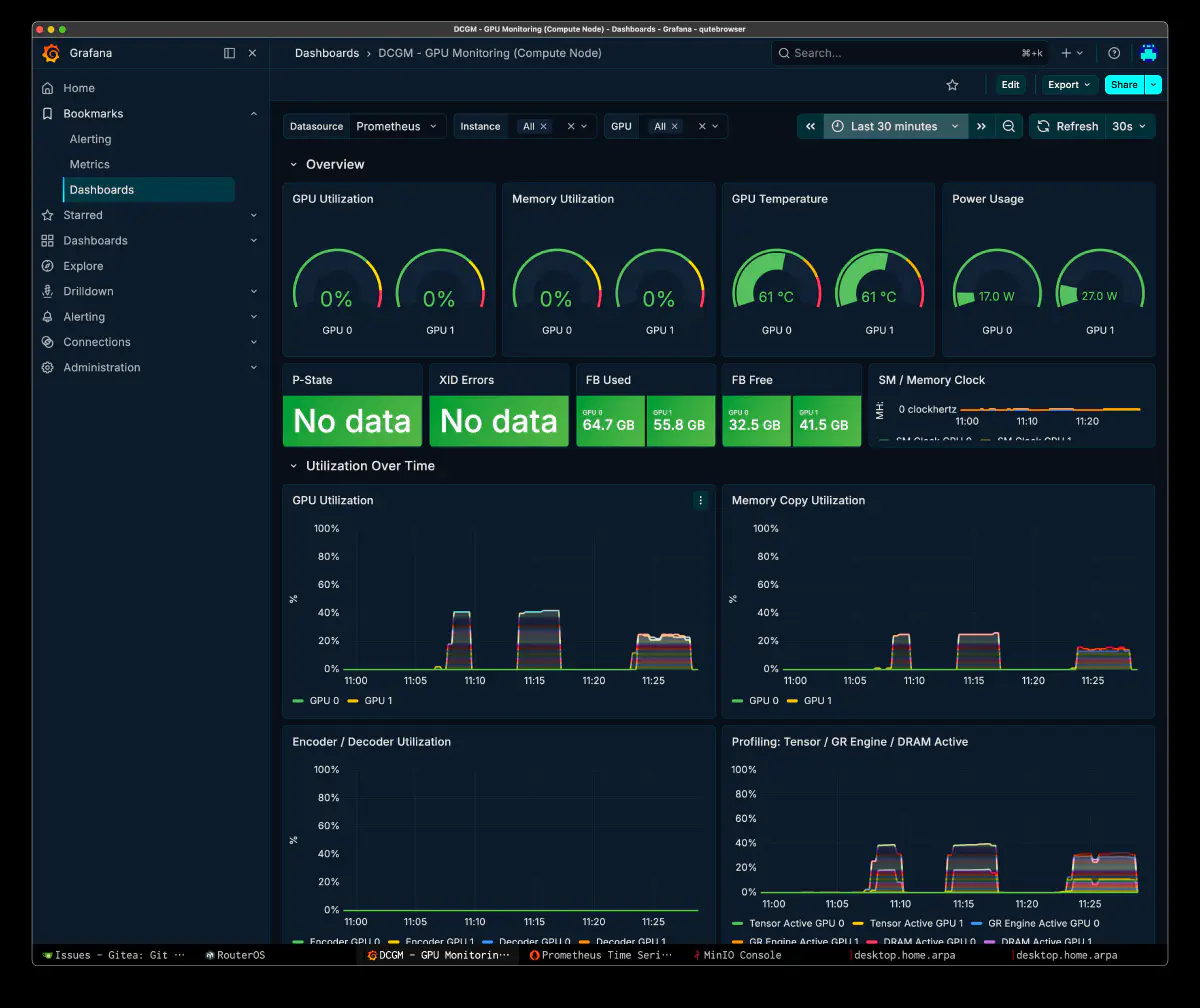

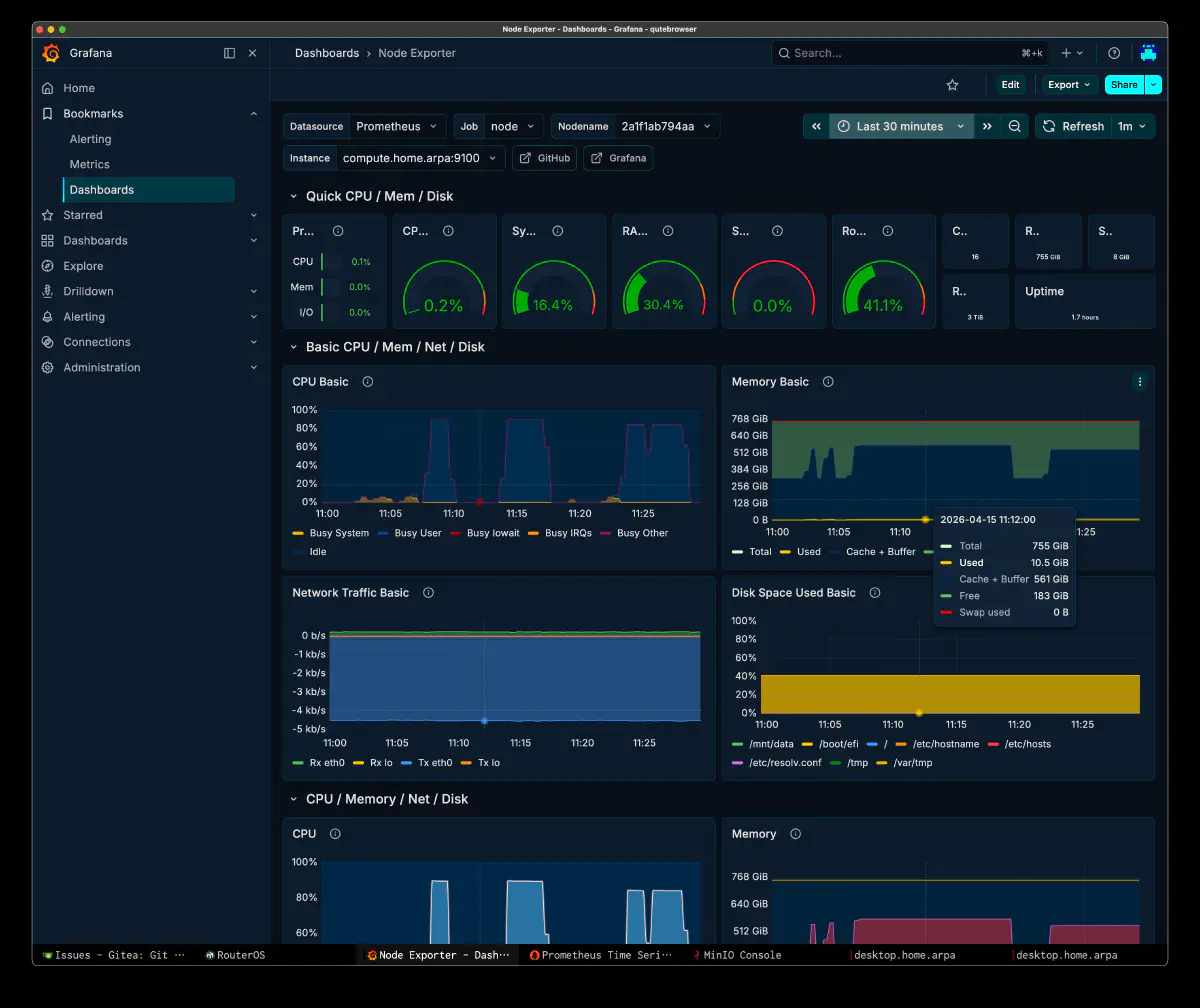

GPUは17-19%、CPUは1500%まで上がり、時間の内訳とも一致します。

PCIe転送の見積もり

activation転送量から計算します。

  • activation は約 12KB/層
  • 全 79 層を跨いでも転送量はごく小さい
  • 転送時間の見積もりは 19μs 級

見積もりの転送時間はTG 53msより小さく、CPUでのexpert評価が支配的でした。

出力長を変えた結果

61、2048、4096 tokenでもTGはほぼ一定でした。MLAで32k ctxのKVは約1.5GBに収まり、CPU expertが先に律速します。denseやGPUのみのモデルとは異なる条件です。

構成1: hybrid -ot exps=CPU, 2GPU layer-split

全expertを-ot exps=CPUでCPUへ置いた最初の測定です。

  podman run --rm \
  --device nvidia.com/gpu=all \
  -p 8000:8000 \
  --cap-add=SYS_NICE \
  -v /mnt/data/models/models--ubergarm--GLM-5.1-GGUF:/models:ro,Z \
  registry.home.arpa/ik_llama.cpp:latest \
  -m /models/snapshots/a9962c23e50d9c352e09fe0d9cb131026f4e6441/IQ3_KS/GLM-5.1-IQ3_KS-00001-of-00008.gguf \
  --merge-qkv --ctx-size 32768 -ctk q8_0 -ctv q8_0 --parallel 1 --threads 15 --threads-batch 24 -b 8192 -ub 8192 -ngl 99 -ot exps=CPU -muge -mla 3 -amb 512 -sm graph --jinja --host 0.0.0.0 --port 8000 --warmup-batch --alias GLM-5.1

起動時の設定です。

  Split mode 'graph' is not supported for this model
  => changing split mode to 'layer'

llm_load_tensors:  CUDA_Host buffer size = 307110.47 MiB
llm_load_tensors:      CUDA0 buffer size =  7378.05 MiB
llm_load_tensors:      CUDA1 buffer size =  7120.90 MiB

llama_init_from_model: grouped er    = 0
llama_init_from_model: graph splits = 190

TGのベースラインです。

  # 短い出力 thinking無し
prompt eval time =    1323.95 ms /    30 tokens (   44.13 ms per token,    22.66 tokens per second)
       eval time =    3238.59 ms /    61 tokens (   53.09 ms per token,    18.84 tokens per second)

# 長い出力 thinking無し
prompt eval time =    1831.66 ms /    43 tokens (   42.60 ms per token,    23.48 tokens per second)
       eval time =  111609.04 ms /  2048 tokens (   54.50 ms per token,    18.35 tokens per second)

# 長い出力 thinking有り
prompt eval time =    2459.53 ms /    43 tokens (   57.20 ms per token,    17.48 tokens per second)
       eval time =  226282.06 ms /  4096 tokens (   55.24 ms per token,    18.10 tokens per second)

nvtopの状態です。

  PID USER DEV     TYPE  GPU        GPU MEM    CPU  HOST MEM
3069 ksh3   0  Compute  19%  15236MiB  16%  1500% 309454MiB
3069 ksh3   1  Compute  17%  14460MiB  15%  1075% 309454MiB

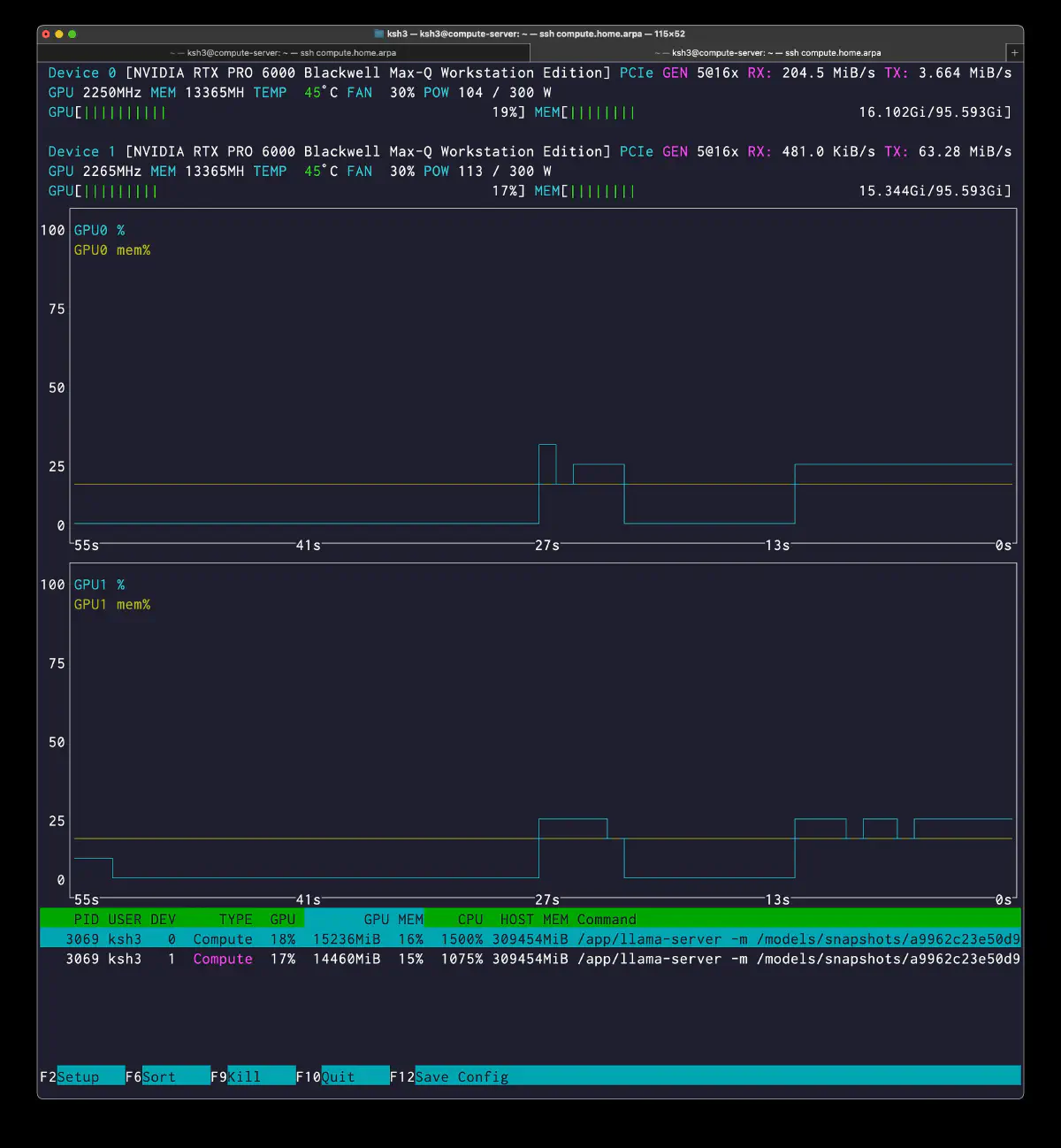

2GPU の exps=CPU ベースラインで GPU 利用率が 20% 未満に張り付いている nvtop
expert を全て CPU に置くと GPU はほぼ待ち状態になり、ホスト側 pinned memory が 300GB 級まで膨らむ

構成2: hybrid --cpu-moe, 2GPU

同じ2GPUで--cpu-moeへ変え、-ot exps=CPUと比較しました。

  podman run --rm \
  --device nvidia.com/gpu=all \
  -p 8000:8000 \
  --cap-add=SYS_NICE \
  -v /mnt/data/models/models--ubergarm--GLM-5.1-GGUF:/models:ro,Z \
  registry.home.arpa/ik_llama.cpp:latest \
  -m /models/snapshots/a9962c23e50d9c352e09fe0d9cb131026f4e6441/IQ3_KS/GLM-5.1-IQ3_KS-00001-of-00008.gguf \
  --merge-qkv --ctx-size 32768 -ctk q8_0 -ctv q8_0 --parallel 1 --threads 15 --threads-batch 24 -b 8192 -ub 8192 -ngl 99 --cpu-moe -muge -mla 3 -amb 512 -sm graph --jinja --host 0.0.0.0 --port 8000 --warmup-batch --alias GLM-5.1 --temp 0.7 --top-k 45 --top-p 0.95 --min-p 0.01

値は同じでした。

  Split mode 'graph' is not supported for this model
  => changing split mode to 'layer'

llm_load_tensors:  CUDA_Host buffer size = 307110.47 MiB
llm_load_tensors:      CUDA0 buffer size =  7378.05 MiB
llm_load_tensors:      CUDA1 buffer size =  7120.90 MiB

llama_init_from_model: graph splits = 190

PP/TGも構成1と一致しました。

  # 短い出力 thinking無し
prompt eval time =    1323.95 ms /    30 tokens (   44.13 ms per token,    22.66 tokens per second)
       eval time =    3238.59 ms /    61 tokens (   53.09 ms per token,    18.84 tokens per second)

# 長い出力 thinking無し
prompt eval time =    1831.66 ms /    43 tokens (   42.60 ms per token,    23.48 tokens per second)
       eval time =  111609.04 ms /  2048 tokens (   54.50 ms per token,    18.35 tokens per second)

このモデルとbuildでは、-ot exps=CPUと--cpu-moeの配置と性能は同じです。以下ではcpu-moe全載せと呼びます。

構成3: hybrid --cpu-moe, 1GPU

layer-splitの影響を見るため、dev1の1GPUでも測りました。

  podman run --rm \
  --device nvidia.com/gpu=1 \
  -p 8000:8000 \
  --cap-add=SYS_NICE \
  -v /mnt/data/models/models--ubergarm--GLM-5.1-GGUF:/models:ro,Z \
  registry.home.arpa/ik_llama.cpp:latest \
  -m /models/snapshots/a9962c23e50d9c352e09fe0d9cb131026f4e6441/IQ3_KS/GLM-5.1-IQ3_KS-00001-of-00008.gguf \
  --merge-qkv --ctx-size 32768 -ctk q8_0 -ctv q8_0 --parallel 1 --threads 15 --threads-batch 24 -b 8192 -ub 8192 -ngl 999 --cpu-moe -muge -mla 3 -amb 512 --jinja --host 0.0.0.0 --port 8000 --warmup-batch --alias GLM-5.1 --temp 0.7 --top-k 45 --top-p 0.95 --min-p 0.01

1GPUの起動値です。

  llm_load_tensors:  CUDA_Host buffer size = 307110.47 MiB
llm_load_tensors:      CUDA0 buffer size = 14498.95 MiB

llama_kv_cache_init:      CUDA0 KV buffer size = 1491.79 MiB
llama_init_from_model:    CUDA0 compute buffer size = 5418.03 MiB
llama_init_from_model: graph splits = 152

Allocating 299.91 GiB of pinned host memory
done allocating 299.91 GiB in 46485.7 ms

性能差は小さい結果でした。

  # 短い出力 thinking無し
prompt eval time =    1297.67 ms /    30 tokens (   43.26 ms per token,    23.12 tokens per second)
       eval time =    3340.94 ms /    63 tokens (   53.03 ms per token,    18.86 tokens per second)

# 長い出力 thinking無し
prompt eval time =    1823.10 ms /    43 tokens (   42.40 ms per token,    23.59 tokens per second)
       eval time =  110967.85 ms /  2048 tokens (   54.18 ms per token,    18.46 tokens per second)

# 長い出力 thinking有り
prompt eval time =    1696.37 ms /    43 tokens (   39.45 ms per token,    25.35 tokens per second)
       eval time =  222410.35 ms /  4096 tokens (   54.30 ms per token,    18.42 tokens per second)

  PID USER DEV     TYPE  GPU        GPU MEM    CPU  HOST MEM
3381 ksh3   1  Compute   0%  23592MiB  24%     0% 309036MiB

確認した2点です。

  1. graph splits は 190 -> 152 に減っており、構造的には 1GPU の方が単純
  2. それでも TG はほぼ据え置きで、CPU expert が律速である事実は変わらない

1GPUでもTGはほぼ変わらず、dev0をworker用に空けられます。

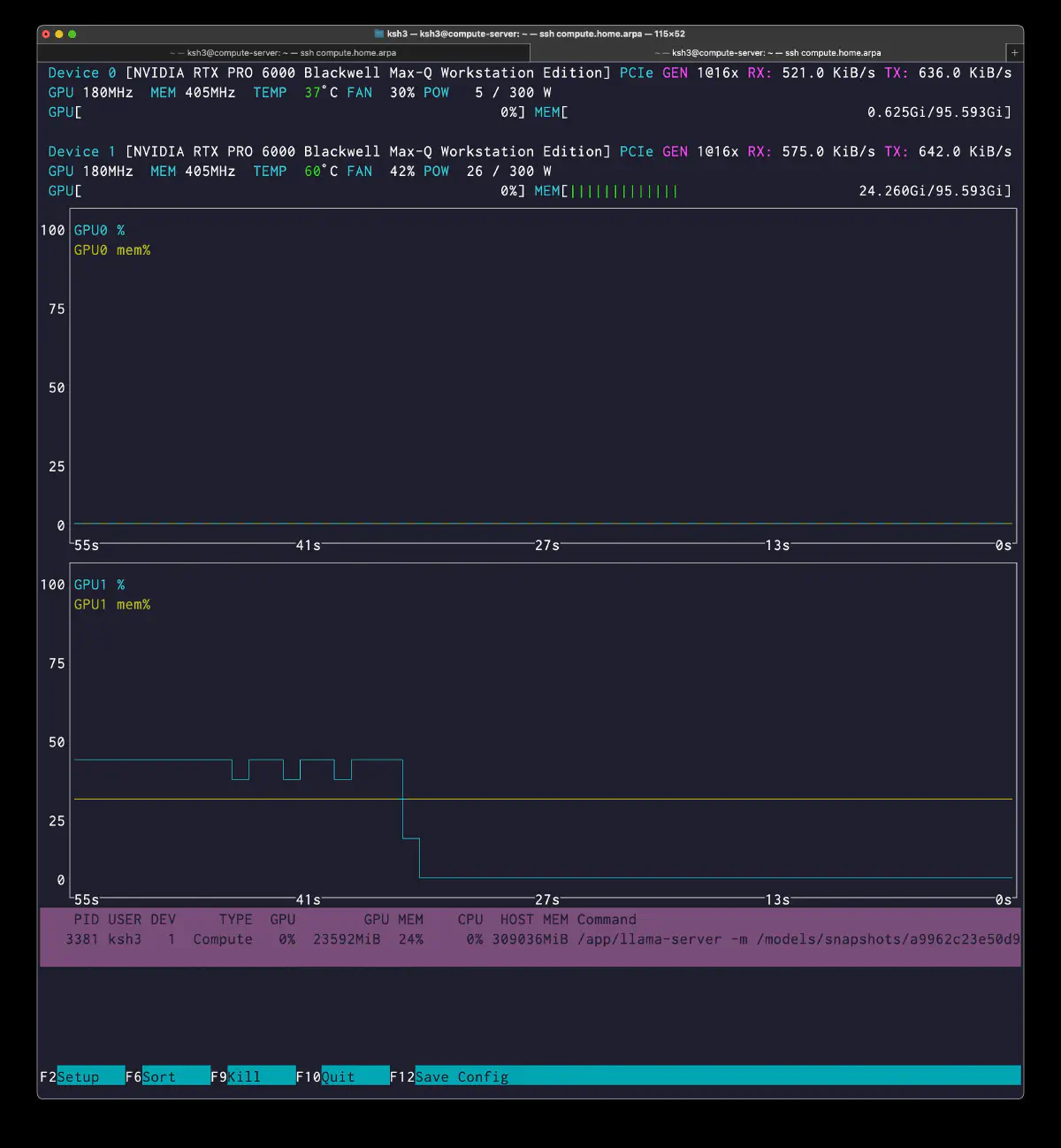

1GPU の cpu-moe 構成で VRAM 使用量は 23GB 台だが TG 改善はほぼない nvtop
1GPU 化で graph splits は減るが、ボトルネックは変わらず TG は据え置きだった

構成4: hybrid --n-cpu-moe 64, 1GPU, -ger

--n-cpu-moe 64で、前半をCPU、後半をGPUへ置きます。

  podman run --rm \
  --device nvidia.com/gpu=1 \
  -p 8000:8000 \
  --cap-add=SYS_NICE \
  -v /mnt/data/models/models--ubergarm--GLM-5.1-GGUF:/models:ro,Z \
  registry.home.arpa/ik_llama.cpp:latest \
  -m /models/snapshots/a9962c23e50d9c352e09fe0d9cb131026f4e6441/IQ3_KS/GLM-5.1-IQ3_KS-00001-of-00008.gguf \
  --merge-qkv --ctx-size 32768 -ctk q8_0 -ctv q8_0 --parallel 1 --threads 15 --threads-batch 24 -b 8192 -ub 8192 -ngl 999 --n-cpu-moe 64 -muge -mla 3 -amb 512 --jinja --host 0.0.0.0 --port 8000 --warmup-batch -ger --alias GLM-5.1 --temp 0.7 --top-k 45 --top-p 0.95 --min-p 0.01

配置は次のとおりです。

  • blk.3-63: CPU 側
  • blk.64-77: GPU 側
  • 実質的に tail 14 層だけ GPU に戻した構成
  Allocating 244.02 GiB of pinned host memory

TGが改善しました。

  # 短い出力 thinking無し
prompt eval time =    1173.39 ms /    30 tokens (   39.11 ms per token,    25.57 tokens per second)
       eval time =    3109.75 ms /    62 tokens (   50.16 ms per token,    19.94 tokens per second)

# 長い出力 thinking無し
prompt eval time =    1690.07 ms /    43 tokens (   39.30 ms per token,    25.44 tokens per second)
       eval time =  103526.50 ms /  2048 tokens (   50.55 ms per token,    19.78 tokens per second)

# 長い出力 thinking有り
prompt eval time =    1664.97 ms /    43 tokens (   38.72 ms per token,    25.83 tokens per second)
       eval time =  207284.39 ms /  4096 tokens (   50.61 ms per token,    19.76 tokens per second)

nvtopでも使用率とVRAMが増えています。

  PID USER DEV     TYPE  GPU        GPU MEM    CPU  HOST MEM
4153 ksh3   1  Compute  41%  80804MiB  83%  1432% 251746MiB

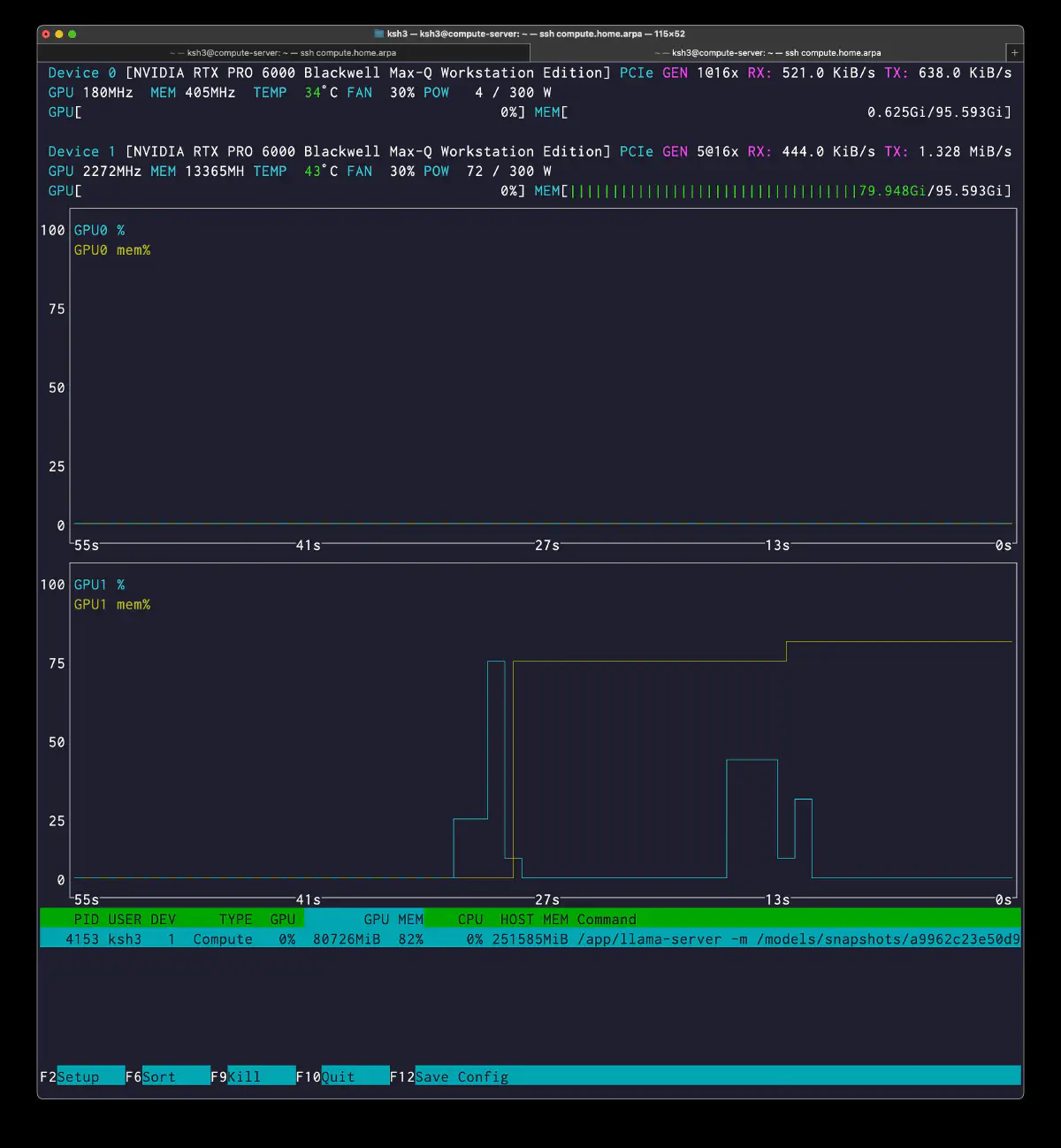

n-cpu-moe 64 と ger を使った 1GPU 構成で GPU utilization が 41% まで上がった nvtop
tail 14 層を GPU に戻すと VRAM 使用量は 80GB 級まで増え、TG は 19.9 t/s 台に乗った

改善は+5.7%でした。

失敗: hybrid --n-cpu-moe 58, 1GPU -> OOM

約20層を1GPUへ置く--n-cpu-moe 58はOOMでした。

  podman run --rm \
  --device nvidia.com/gpu=1 \
  -p 8000:8000 \
  --cap-add=SYS_NICE \
  -v /mnt/data/models/models--ubergarm--GLM-5.1-GGUF:/models:ro,Z \
  registry.home.arpa/ik_llama.cpp:latest \
  -m /models/snapshots/a9962c23e50d9c352e09fe0d9cb131026f4e6441/IQ3_KS/GLM-5.1-IQ3_KS-00001-of-00008.gguf \
  --merge-qkv --ctx-size 32768 -ctk q8_0 -ctv q8_0 --parallel 1 --threads 15 --threads-batch 24 -b 8192 -ub 8192 -ngl 999 --n-cpu-moe 58 -muge -mla 3 -amb 512 --jinja --host 0.0.0.0 --port 8000 --warmup-batch -ger --alias GLM-5.1 --temp 0.7 --top-k 45 --top-p 0.95 --min-p 0.01

  ggml_backend_cuda_buffer_type_alloc_buffer: allocating 5418.03 MiB on device 0: cudaMalloc failed: out of memory
ggml_gallocr_reserve_n: failed to allocate CUDA0 buffer of size 5681217536
llama_init_from_model: failed to allocate compute buffers

20層のexpertだけで約82GBになり、non-expert、KV、computeを加えると収まりません。

構成5: hybrid -ot head12+tail10, 2GPU, -ger

最良だったのは、-otでheadとtailを別GPUへ置く配置です。

  OT_ARGS=""
for i in $(seq 3 14); do
  OT_ARGS="$OT_ARGS -ot blk.$i.ffn_gate_exps=CUDA0"
  OT_ARGS="$OT_ARGS -ot blk.$i.ffn_down_exps=CUDA0"
  OT_ARGS="$OT_ARGS -ot blk.$i.ffn_up_exps=CUDA0"
done
for i in $(seq 68 77); do
  OT_ARGS="$OT_ARGS -ot blk.$i.ffn_gate_exps=CUDA1"
  OT_ARGS="$OT_ARGS -ot blk.$i.ffn_down_exps=CUDA1"
  OT_ARGS="$OT_ARGS -ot blk.$i.ffn_up_exps=CUDA1"
done

podman run --rm \
  --device nvidia.com/gpu=all \
  -p 8000:8000 \
  --cap-add=SYS_NICE \
  -v /mnt/data/models/models--ubergarm--GLM-5.1-GGUF:/models:ro,Z \
  registry.home.arpa/ik_llama.cpp:latest \
  -m /models/snapshots/a9962c23e50d9c352e09fe0d9cb131026f4e6441/IQ3_KS/GLM-5.1-IQ3_KS-00001-of-00008.gguf \
  --merge-qkv --ctx-size 32768 -ctk q8_0 -ctv q8_0 \
  --parallel 1 --threads 15 --threads-batch 24 \
  -b 8192 -ub 8192 -ngl 999 \
  --cpu-moe $OT_ARGS -ger \
  -muge -mla 3 -amb 512 \
  --jinja --host 0.0.0.0 --port 8000 \
  --warmup-batch --alias GLM-5.1

起動時の値です。

  Allocating 218045 MiB of pinned host memory

GPU0: 57190MiB (58%)
GPU1: 48756MiB (50%)

配置の内訳です。

  • GPU0: head 12 層 + 前半 attention
  • GPU1: tail 10 層 + 後半 attention
  • CPU: 中間 53 層の expert

今回の最良PP/TGです。

  # 短い出力 thinking無し
prompt eval time =    1111.85 ms /    30 tokens (   37.06 ms per token,    26.98 tokens per second)
       eval time =    2942.51 ms /    64 tokens (   45.98 ms per token,    21.75 tokens per second)

# 長い出力 thinking無し
prompt eval time =    2016.80 ms /    43 tokens (   46.90 ms per token,    21.32 tokens per second)
       eval time =   94650.69 ms /  2048 tokens (   46.22 ms per token,    21.64 tokens per second)

# 長い出力 thinking有り
prompt eval time =    1431.92 ms /    43 tokens (   33.30 ms per token,    30.03 tokens per second)
       eval time =  190089.65 ms /  4096 tokens (   46.41 ms per token,    21.55 tokens per second)

nvtopではCPU負荷も少し下がりました。

  PID USER DEV     TYPE  GPU        GPU MEM    CPU  HOST MEM
4483 ksh3   0  Compute  24%  64268MiB  66%  1355% 219523MiB
4483 ksh3   1  Compute  22%  55322MiB  57%  1194% 219523MiB
head 12 層と tail 10 層を 2GPU に分散配置した nvtop
head+tail 明示配置が今回の最良値。GPU が両方とも仕事を持ち、CPU 利用率も baseline より少し下がる

18.84 -> 21.75 t/s、+15.4%でした。22層のうちheadは12層です。tailだけの配置より改善し、headを置く案を支持する結果でした。

Grafana モニタリング

DCGM exporterでGPU使用率、memory copy、温度、電力を確認しました。

Grafana の DCGM GPU Monitoring ダッシュボードで GPU utilization と memory copy utilization を見ている画面
GPU 配置を変えるたびに utilization パターンが変わる。head+tail では 2GPU の役割分担が最もはっきり出る

Node ExporterでCPU Busy Userとメモリも確認しました。

Grafana の Node Exporter ダッシュボードで CPU Busy User とホストメモリ使用量を見ている画面
pinned host memory が 200-300GB 級で確保されるため、RAM 観測は実運用でも必須になる

ベンチマーク比較サマリ

TG (eval) 比較

#構成GPU数expert GPU層短 TG2048t TG4096t TG改善
1hybrid -ot exps=CPU2018.8418.3518.10baseline
2hybrid --cpu-moe2018.8418.3518.10±0%
3hybrid --cpu-moe1018.8618.4618.42+0.1%
4hybrid --n-cpu-moe 64 -ger114 (tail)19.9419.7819.76+5.8%
5hybrid -ot head+tail -ger222 (h12+t10)21.7521.6421.55+15.4%

PP (prompt eval) 比較

#構成短 PP長 PPbest PP
1hybrid -ot exps=CPU 2GPU22.6623.4823.48
3hybrid --cpu-moe 1GPU23.1223.5925.35
4hybrid --n-cpu-moe 64 -ger25.5725.4425.83
5hybrid -ot head+tail -ger26.9821.3230.03

GPU リソース比較

#構成VRAM dev0VRAM dev1GPU utilCPU%pinned RAM
1hybrid exps=CPU 2GPU15236MiB14460MiB17-19%1500%300GB
3hybrid cpu-moe 1GPU—23592MiB17-19%1500%300GB
4hybrid n-cpu-moe 64—80804MiB41%1432%244GB
5hybrid -ot head+tail57190MiB48756MiB22-24% x 21355%218GB

改善率サマリ

  hybrid cpu-moe 全載せ (baseline):  18.84 tok/s
hybrid cpu-moe 1GPU:               18.86 tok/s  (+0.1%)
hybrid n-cpu-moe 64 -ger:          19.94 tok/s  (+5.8%)
hybrid -ot head12+tail10 -ger:     21.75 tok/s  (+15.4%)

考察

CPU expertの処理時間

EPYC 9175Fは16コアで、256 expertsのうち8 activeをtokenごとに計算します。TGの85-90%がCPU側にある構成では、GPUを追加するだけでは改善しません。

headとtailの配置

tail 14層に対し、head 12 + tail 10の改善が大きく、head側のactivation密度が高い可能性があります。層数の違いも含むため、頻度の計測は次の課題です。

2GPU の価値は容量

expertとQwen3-Coder-Nextを常駐させるには96GB x 2の容量を使います。cpu-moe全載せ時とはGPUの使い方が変わります。

Thinkingの費用

thinkingはTGより出力token数を増やします。短い判断と次ターンの指示では、追加時間を避けるため無効にする方針です。収束への影響はPhase 0で確認します。

-ger は小さいが無視しにくい

reviewを繰り返すなら1-2%も累積します。CPU expertが多く残るため、L3 locality改善の候補として-gerを使う方針です。

Qwen3-Coder-Next を含めた最終構成方針

ここからはnaughty-workerを2本常駐させる配置案です。

Qwen3-Coder-Next の KV 効率

Qwen3-Coder-NextはKV cacheが小さい構成です。

  48層: 36層 DeltaNet（KV cache不要） + 12層 Gated Attention（KV heads=2）
256k ctx: KV ~3GB
1M ctx (YaRN): KV ~11GB

長いctxを持つworkerを並べる際に有利です。

Naughty の --parallel 戦略

parallelper-slot ctxcoding 実用性
1256k余裕はあるが throughput が低い
2128k実用ライン
385kheavy task で溢れやすい
464kagentic coding にはかなり厳しい

--parallel 2を実用の下限とし、128k x 2の処理量を優先します。256k / slotやYaRNの1M ctxへの拡張は後の候補です。

Quant 選択: Qwen3-Coder-Next は Q4_0

QuantPPLweightsgrandpa expert 予算
IQ4_KSS8.3139 GiB48GB/GPU
Q4_08.2545 GiB42GB/GPU

PPL差は0.06ですが、workerのコード品質を優先しました。GLM expertの2-3層、1000 tokensあたり約1秒と交換する判断です。

最終構成

  dev0 (96GB):
  naughty-worker0: Q4_0, --parallel 2, 128k x 2
    weights 45GB + KV ~5.5GB + compute ~3GB = ~54GB
  grandpa expert (head側): ~42GB -> 10層

dev1 (96GB):
  naughty-worker1: Q4_0, --parallel 2, 128k x 2
    weights 45GB + KV ~5.5GB + compute ~3GB = ~54GB
  grandpa expert (tail+mid側): ~42GB -> 10層

grandpa non-expert/KV/compute: ~12GB/GPU (layer-split)
grandpa expert 合計: ~84GB -> 20層
CPU (768GB RAM): 残り55層の expert (~225GB pinned)

目標は~47ms/token、21+ t/sです。22層の46msより少し遅くても、worker 2本を維持する案です。実測した最良配置とは分けて考えます。

Expert 配置案（20層）

  GPU0 (head重点):
  blk.3,4,5,6,7,8,9,10  + blk.20,30 = 10層

GPU1 (tail重点):
  blk.70,71,72,73,74,75,76,77 + blk.50,60 = 10層

head 8、tail 8、mid 4の20層案です。22層の結果に近づけるかは、これから確認します。

オーケストレーター運用への影響

reviewを1000 tokensと仮定した時間です。

構成所要時間
cpu-moe baseline (18.8 t/s)53秒
n-cpu-moe 64 (19.9 t/s)50秒
-ot head+tail (21.6 t/s)46秒

7秒の差も2、3ラウンドで積み重なります。一方22層ではworkerの常駐枠が減ります。Phase 0でgrandpaの速さとnaughtyの処理量のどちらが収束に効くかを見る予定です。

将来の最適化オプション

カスタム GGUF ビルド

hot layerだけ量子化精度を上げる案です。

  # GPU層 (head 8 + tail 8)
blk\.(3|4|5|6|7|8|9|10)\.ffn_down_exps\.weight=iq6_k
blk\.(3|4|5|6|7|8|9|10)\.ffn_(gate|up)_exps\.weight=iq5_ks
blk\.(70|71|72|73|74|75|76|77)\.ffn_down_exps\.weight=iq6_k
blk\.(70|71|72|73|74|75|76|77)\.ffn_(gate|up)_exps\.weight=iq5_ks

# CPU層 (middle)
blk\..*\.ffn_down_exps\.weight=iq4_ks
blk\..*\.ffn_(gate|up)_exps\.weight=iq3_ks

parse tierのstrict率を改善する可能性があります。16層で~19GB増えるため、workerのctxとの配分になります。

Expert Activation Profiling

--metricsとverbose loggingで層別activation頻度を測る案です。

IQ4_K への Quant 変更（GLM側）

IQ3_KS -> smol-IQ4_Kで指示追従を上げる案です。TGは-10-15%になる可能性がありますが、parse tierとconvergence rateの改善を合わせて評価します。

Raw Benchmark Appendix

実行コマンド、起動ログ、PP/TG値です。grepで確認できるよう原文を残しています。

A. -ot exps=CPU 2GPU

  ggml_cuda_init: found 2 CUDA devices:
  Device 0: NVIDIA RTX PRO 6000 Blackwell Max-Q Workstation Edition, compute capability 12.0, VMM: yes, VRAM: 97247 MiB
  Device 1: NVIDIA RTX PRO 6000 Blackwell Max-Q Workstation Edition, compute capability 12.0, VMM: yes, VRAM: 97247 MiB

Split mode 'graph' is not supported for this model
  => changing split mode to 'layer'

llm_load_print_meta: model type       = 744B.A40B
llm_load_print_meta: model ftype      = IQ3_KS - 3.1875 bpw
llm_load_print_meta: model params     = 753.864 B
llm_load_print_meta: model size       = 320.216 GiB (3.649 BPW)

llm_load_tensors:  CUDA_Host buffer size = 307110.47 MiB
llm_load_tensors:      CUDA0 buffer size =  7378.05 MiB
llm_load_tensors:      CUDA1 buffer size =  7120.90 MiB

llama_init_from_model: n_ctx         = 32768
llama_init_from_model: n_batch       = 8192
llama_init_from_model: n_ubatch      = 8192
llama_init_from_model: flash_attn    = 1
llama_init_from_model: mla_attn      = 3
llama_init_from_model: attn_max_b    = 512
llama_init_from_model: fused_moe     = 1
llama_init_from_model: grouped er    = 0
llama_init_from_model: fused_up_gate = 1
llama_init_from_model: fused_mmad    = 1
llama_init_from_model: graph_reuse   = 1

llama_kv_cache_init:      CUDA0 KV buffer size =   784.15 MiB
llama_kv_cache_init:      CUDA1 KV buffer size =   707.64 MiB
llama_init_from_model: KV self size  = 1491.75 MiB

llama_init_from_model:      CUDA0 compute buffer size =  5418.03 MiB
llama_init_from_model:      CUDA1 compute buffer size =  5032.00 MiB
llama_init_from_model:  CUDA_Host compute buffer size =   704.09 MiB
llama_init_from_model: graph nodes  = 10250
llama_init_from_model: graph splits = 190

Allocating 299.91 GiB of pinned host memory
done allocating 299.91 GiB in 51786.7 ms

  # 短い出力 thinking無し (61 tokens)
prompt eval time =    1323.95 ms /    30 tokens (   44.13 ms per token,    22.66 tokens per second)
       eval time =    3238.59 ms /    61 tokens (   53.09 ms per token,    18.84 tokens per second)
      total time =    4562.54 ms /    91 tokens

# 短い出力 thinking有り (355 tokens = 294 thinking + 61 content)
prompt eval time =      55.51 ms /     1 tokens (   55.51 ms per token,    18.02 tokens per second)
       eval time =   19024.07 ms /   355 tokens (   53.59 ms per token,    18.66 tokens per second)
      total time =   19079.58 ms /   356 tokens

# 長い出力 thinking無し (2048 tokens)
prompt eval time =    1831.66 ms /    43 tokens (   42.60 ms per token,    23.48 tokens per second)
       eval time =  111609.04 ms /  2048 tokens (   54.50 ms per token,    18.35 tokens per second)
      total time =  113440.71 ms /  2091 tokens

# 長い出力 thinking有り (4096 tokens)
prompt eval time =    2459.53 ms /    43 tokens (   57.20 ms per token,    17.48 tokens per second)
       eval time =  226282.06 ms /  4096 tokens (   55.24 ms per token,    18.10 tokens per second)
      total time =  228741.58 ms /  4139 tokens

B. --cpu-moe 1GPU

  ggml_cuda_init: found 1 CUDA devices:
  Device 0: NVIDIA RTX PRO 6000 Blackwell Max-Q Workstation Edition, compute capability 12.0, VMM: yes, VRAM: 97247 MiB

llm_load_tensors:  CUDA_Host buffer size = 307110.47 MiB
llm_load_tensors:      CUDA0 buffer size = 14498.95 MiB

llama_kv_cache_init:      CUDA0 KV buffer size =  1491.79 MiB
llama_init_from_model:      CUDA0 compute buffer size =  5418.03 MiB
llama_init_from_model:  CUDA_Host compute buffer size =   704.09 MiB
llama_init_from_model: graph nodes  = 10250
llama_init_from_model: graph splits = 152

Allocating 299.91 GiB of pinned host memory
done allocating 299.91 GiB in 46485.7 ms

  # 短い出力 thinking無し (63 tokens)
prompt eval time =    1297.67 ms /    30 tokens (   43.26 ms per token,    23.12 tokens per second)
       eval time =    3340.94 ms /    63 tokens (   53.03 ms per token,    18.86 tokens per second)
      total time =    4638.61 ms /    93 tokens

# 長い出力 thinking無し (2048 tokens)
prompt eval time =    1823.10 ms /    43 tokens (   42.40 ms per token,    23.59 tokens per second)
       eval time =  110967.85 ms /  2048 tokens (   54.18 ms per token,    18.46 tokens per second)
      total time =  112790.94 ms /  2091 tokens

# 長い出力 thinking有り (4096 tokens)
prompt eval time =    1696.37 ms /    43 tokens (   39.45 ms per token,    25.35 tokens per second)
       eval time =  222410.35 ms /  4096 tokens (   54.30 ms per token,    18.42 tokens per second)
      total time =  224106.72 ms /  4139 tokens

C. --n-cpu-moe 64 -ger 1GPU

  ggml_cuda_init: found 1 CUDA devices:

# blk.3〜blk.63: CUDA_Host (55 MoE層 CPU)
# blk.64〜blk.77: GPU (14 MoE層)

Allocating 244.02 GiB of pinned host memory

  # 短い出力 thinking無し (62 tokens)
prompt eval time =    1173.39 ms /    30 tokens (   39.11 ms per token,    25.57 tokens per second)
       eval time =    3109.75 ms /    62 tokens (   50.16 ms per token,    19.94 tokens per second)
      total time =    4283.14 ms /    92 tokens

# 長い出力 thinking無し (2048 tokens)
prompt eval time =    1690.07 ms /    43 tokens (   39.30 ms per token,    25.44 tokens per second)
       eval time =  103526.50 ms /  2048 tokens (   50.55 ms per token,    19.78 tokens per second)
      total time =  105216.57 ms /  2091 tokens

# 長い出力 thinking有り (4096 tokens)
prompt eval time =    1664.97 ms /    43 tokens (   38.72 ms per token,    25.83 tokens per second)
       eval time =  207284.39 ms /  4096 tokens (   50.61 ms per token,    19.76 tokens per second)
      total time =  208949.37 ms /  4139 tokens

D. -ot head12+tail10 -ger 2GPU

  ggml_cuda_init: found 2 CUDA devices:

Allocating 218045 MiB of pinned host memory (HOST MEM)

# GPU VRAM:
GPU0: 57190MiB (58%)
GPU1: 48756MiB (50%)

  # 短い出力 thinking無し (64 tokens)
prompt eval time =    1111.85 ms /    30 tokens (   37.06 ms per token,    26.98 tokens per second)
       eval time =    2942.51 ms /    64 tokens (   45.98 ms per token,    21.75 tokens per second)
      total time =    4054.36 ms /    94 tokens

# 長い出力 thinking無し (2048 tokens)
prompt eval time =    2016.80 ms /    43 tokens (   46.90 ms per token,    21.32 tokens per second)
       eval time =   94650.69 ms /  2048 tokens (   46.22 ms per token,    21.64 tokens per second)
      total time =   96667.49 ms /  2091 tokens

# 長い出力 thinking有り (4096 tokens)
prompt eval time =    1431.92 ms /    43 tokens (   33.30 ms per token,    30.03 tokens per second)
       eval time =  190089.65 ms /  4096 tokens (   46.41 ms per token,    21.55 tokens per second)
      total time =  191521.57 ms /  4139 tokens

次の配置検証

今回の改善はGPU枚数よりexpert配置によるものでした。

次は21+ t/sとQwen3-Coder-Next Q4_0 --parallel 2のworker 2本を両立する構成を測ります。Phase 0ではparse tier、converged<=2round、force_accepted rateも確認し、速度と品質の配分を決めます。

GLM単独なら、GPU expert予算の約3割をheadとtailに割り当て、残りを中間層へ配る案もあります。両端だけでは中間層を取りこぼす可能性があり、これは未検証の仮説です。

edgeを固定し、中間層のodd優先とeven優先の2パターンを比較する案です。用途ごとの違いを確認し、詳細profiling前の簡易調整に使えるかを見ます。
